測量データ統合ソフトウェア
OH-SDIS
水路測量計画支援ソフトウェア
YS SUPPORT
| OH-SDIS / YS SUPPORTとは |
測量データ統合ソフトウェアOH-SDISは、マルチビームソナーやLIDAR、ドローンから取得した多数の測量データを管理、表示、検索、選択出力することのできるシステムです。シェープファイルやGeoTIFFファイルといった測量図面の登録・表示やS-57 ENC、地理院タイル地図のデータを登録・表示することもできます。
測量データを登録する際には、測量年月日や測量種別、測定基準、使用験潮所といった測量情報をデータと一緒に登録できます。登録した各データは登録した際の情報から検索できるだけでなく、属性選択や矩形選択、メッシュ選択などから抽出し、出力することができます。また、登録したデータの登録情報を表示したり、複数の登録データを重畳表示することができます。さらにある地点をクリックすることにより、その地点に存在する複数のデータを串刺し検索し、比較することができます。
※ YS SUPPORTは、海図製作等の水路測量業務に特化した製品となります。YS SUPPORTは、日本水路協会より平成30年度 水路技術奨励賞を受賞致しました。また、業績紹介が機関誌「水路」No.189 (2019.7)に掲載されました。
※ OH-SDISは、海洋調査協会・協会報「海洋調査」No.133 (2018.7) に掲載されました。
| OH-SDISの主な機能 | ||
|
・測量データの登録・表示 ・測量図面の登録・表示 (Shapefile, GeoTIFF) ・ENCデータ(S-57)の登録・表示 ・地理院タイル地図の登録・表示 ・登録データのインポート・エクスポート ・登録ファイルの検索 ・登録データの選択抽出 属性選択、矩形選択、メッシュ選択、水深選択 ・登録データの出力 (選択、統合) ・測量データ、測量図面、S-57 ENC、地理院タイルの重畳表示 ・測量データの水深、測量区域、等深線、陰影表示 ・地図画像出力 (GeoTIFF, KMZ) |
||
|

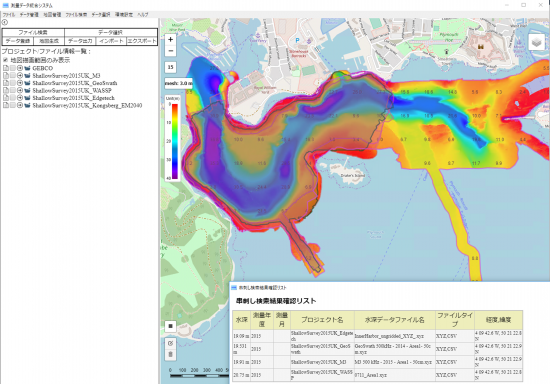

Shallow Survey 2015 UKにおける複数のマルチビームソナー測量結果の重畳表示 |
| □ 入出力データフォーマット・動作環境 | ||
| ■ 入力データフォーマット | ||
| 水深データ | XYZ、LAS、LMD (フル属性/属性なし)、MD-Ping | |
| 地物データ | GeoTIFF, Shapefile | |
| 海図 | S-57 ENC | |
| 背景地図 | 地理院タイル、OpenStreetMap | |
| ■ 出力データフォーマット | ||
| 水深データ | XYZ、LAS、LMD (フル属性/属性なし) | |
| 図面 | GeoTIFF、KMZ | |
| 等深線 | Shapefile | |
| ■ 動作環境 | ||
| 対応 OS | Windows7 SP1以降、またはWindows10 (64bit) | |
| CPU | Intel Core SkyLake 以降 | |
| メモリ | 16GB 以上 | |
| ハードディスク | 1TB 以上 | |
| モニター |
解像度: 1280 x 1024 以上 |
|
