InterOcean Systems, Inc.製のUV励起による油膜からの蛍光発光を感知する高感度の油膜検知システムです。油漏れ、油濁、漏油などを検知します。

特　徴

★　原油、重油、潤滑油、軽油、灯油、揮発油を検知。　

★　蛍光発光による測定により3 μm 程度の薄い油膜も確実に検知。

★　蛍光を利用した油膜検知なので波立った面での測定も可能

★　水面上約 1 m ( SS100ADS ) / 3 m ( SS300ADS ) の高さからUV光線を照射する非接触型。

★　漂流物（落ち葉、ごみ、水泡など）の影響を受けない。

★　水面が波立っていても検出可能。

★　流速 4 m / s 程度までの早い流れでの検出可能。

★　日常のメンテナンスは不要。

★　消耗品はUVバルブのみ（2.5～3年毎に交換）。

 ①　UV光線により励起された蛍光発光を検出。

• 蛍光を検出することにより水面上の物質のうち主に芳香族炭化水素と蛍光を発する
• あらゆる油類のみを検出する (レーザー光の反射光を検知するシステムではあらゆる物質に反応する。）
• 検出感度が高い（膜厚 3 μm 程度まで）。
• 反射光ではなく励起された蛍光を受光するので、水面に波があっても影響なし。

• 流れに影響されない（流速 4 m / s 程度まで）。
• 太陽光に影響されない（天候に影響されずに常に同レベルで検出）。

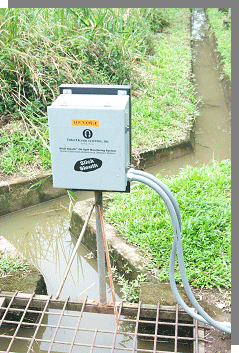

②　　水面上約 1 m ( SS100ADS ) / 3 m ( SS300ADS ) の高さに設置する非接触型。

• UV光は 14度の円錐角で照射されるので、サンプリング領域は直径 60 cm 程度と広い。
• 傾斜をつけて設置しても油検出可（最大60度程度）。
• グリル等の遮蔽物内のみの検出可能。
• 視線の高さに設置でき、観察・メインテナンスが容易。
• 設置が容易で、かつ流水に接しないので、照射器及び受光器の清掃不要。
• メンテナンスフリー設計。

③　任意の発光回数・発光間隔・サンプリング間隔。

• フラッシュ数：　1回のサンプリングに 0 ～10 回 の発光 （通常 10 回）
• フラッシュ間隔：　100～9900 ミリ秒 （通常 100ミリ秒）
• サンプリング取得間隔：　0.5秒モードないし5秒～166.65分(9999 秒)

• 初期設定の場合：10分間隔でサンプリングし、サンプリングごとに100ミリ秒間隔で10回フラッシュ発光する。　

④　油漏れアラーム

• 現場機器上で、機器が正常に稼動している場合は 緑ランプ、油漏れありの場合は赤ランプが点灯。
• カレントループにDC 4～20 mA 出力可能　（オプション）
• 各種通信装置を用いて取得データ送信可能（オプション）

⑤　電源・リモートコントロール

• DC電源使用可　（オプション）
• ソーラーバッテリー使用可　（オプション）
• データ記録装置設置可　（オプション）
• 各種通信方式によるリモートコントロール・集中管理可　（オプション）
