測量支援ソフトウェアみとおしえ
SDONLINE_icon.png   SoundingLidar 機能

Sounding-Lidar  機能 NEW!!
     ~ 海から陸へのシームレスマッピング ~

みとおしえSoundingLidar機能カタログ (PDF)

みとおしえのSounding-Lidar 機能は、マルチビームソナーで測量した水中部のデータとレーザースキャナで測量した陸上部のデータを同時に収録し、連続した地理空間情報としてシームレスに表示、収録することができます。

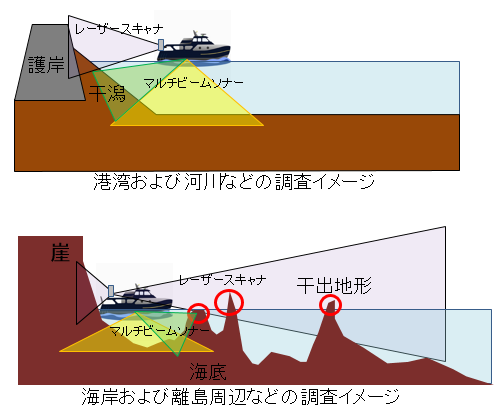

水陸領域にわたるシームレスな点群データを、収録と同時に3次元の地理空間画像として視覚的に把握できるため、港湾整備や河川の護岸整備など、水陸両域にまたがる状況把握に有用です。

また災害時に沿岸部被災地へ海からアクセスする場合の操船支援(水先案内人)としても活用可能です。

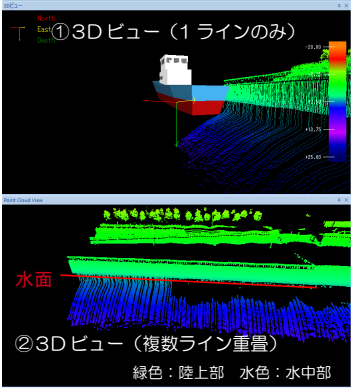

水中部と陸上部をマルチビームソナーおよびレーザースキャナで同時に測定し、表示、収録している様子



収録したデータは MarineDiscovery で音響測位データとレーザー測位データを一元管理しながら細部に渡り詳細に処理・解析ができます。

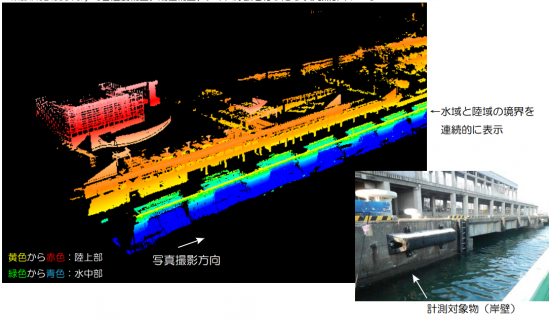

MarineDiscovery で音速度補正、潮位補正、ノイズ除去を行った 3 次元点群イメージ①

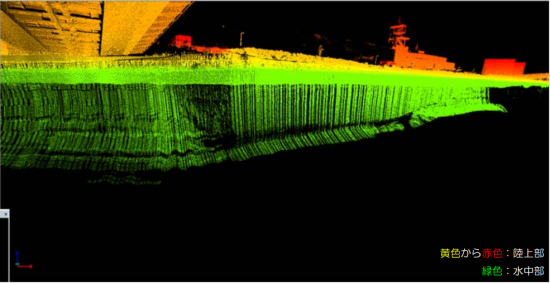

MarineDiscovery で音速度補正、潮位補正、ノイズ除去を行った 3 次元点群イメージ②

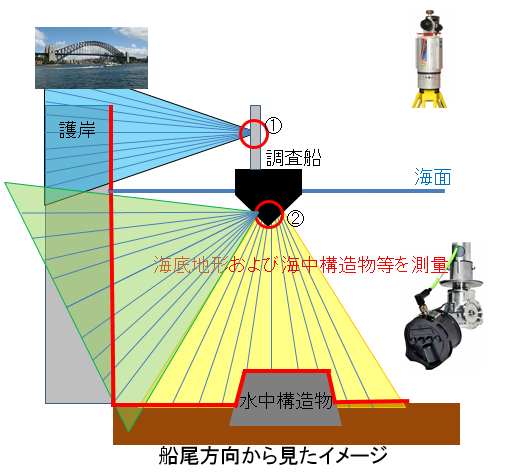

マルチビームソナーとレーザースキャナの同時計測の様子


みとおしえSoundingLidar機能カタログ (PDF)
